Типична архитектура дистрибуције енергије центра података: како модерни објекти одржавају критичне системе у раду

Модерни дата центри? Они су у суштини нервни систем данашњег дигиталног света-платформа у облаку, модели вештачке интелигенције, банкарске трансакције. Али ево ствари коју већина људи не види: иза сваке полице сервера, постоји озбиљан комплексдистрибуција електричне енергије дата центраподешавање ради нон-стоп да би све пјевушило. А када кажемо „даноноћно“, мислимо то. Чак и мали пад моћи може да доведе операције у хаос, корумпиране податке и кошта компаније од хиљада до-без претеривања-милиона долара.

Дакле, како тај систем заправо изгледа? Овај водич разлаже типичанархитектура напајања дата центра, пролази кроз посао сваке главне компоненте и објашњава зашто интелигентно надгледање и -опрема високе ефикасности брзо постају обавезни-у данашњемкритични системи напајања.

Јасно речено,дистрибуција електричне енергије дата центраје цео електрични ланац који добија струју од комуналне мреже све до ваших сервера, складишта, опреме за умрежавање и тих{0}}напајаних АИ кластера.

Али не ради се само о премештању струје од тачке А до тачке Б. Добро{1}}осмишљен систем такође:

 Одржава време рада што је могуће ближе 100%.

 Штити опрему од пренапона, пропадања и других електричних гремлина

 Подржава редундантне путање тако да ништа није једна тачка грешке

 Помаже у смањењу расипања енергије (што је добро и за планету и за П&Л)

 Оставља простор за раст како се потражња повећава

 Одржавање и праћење чини мање болним

Са радним оптерећењем вештачке интелигенције, ивичним рачунарством ихиперсцале објектиексплодира последњих година, добијајућиелектродистрибутивна инфраструктурадесно је постало једно од најкритичнијих инвестиција које оператер може да направи.

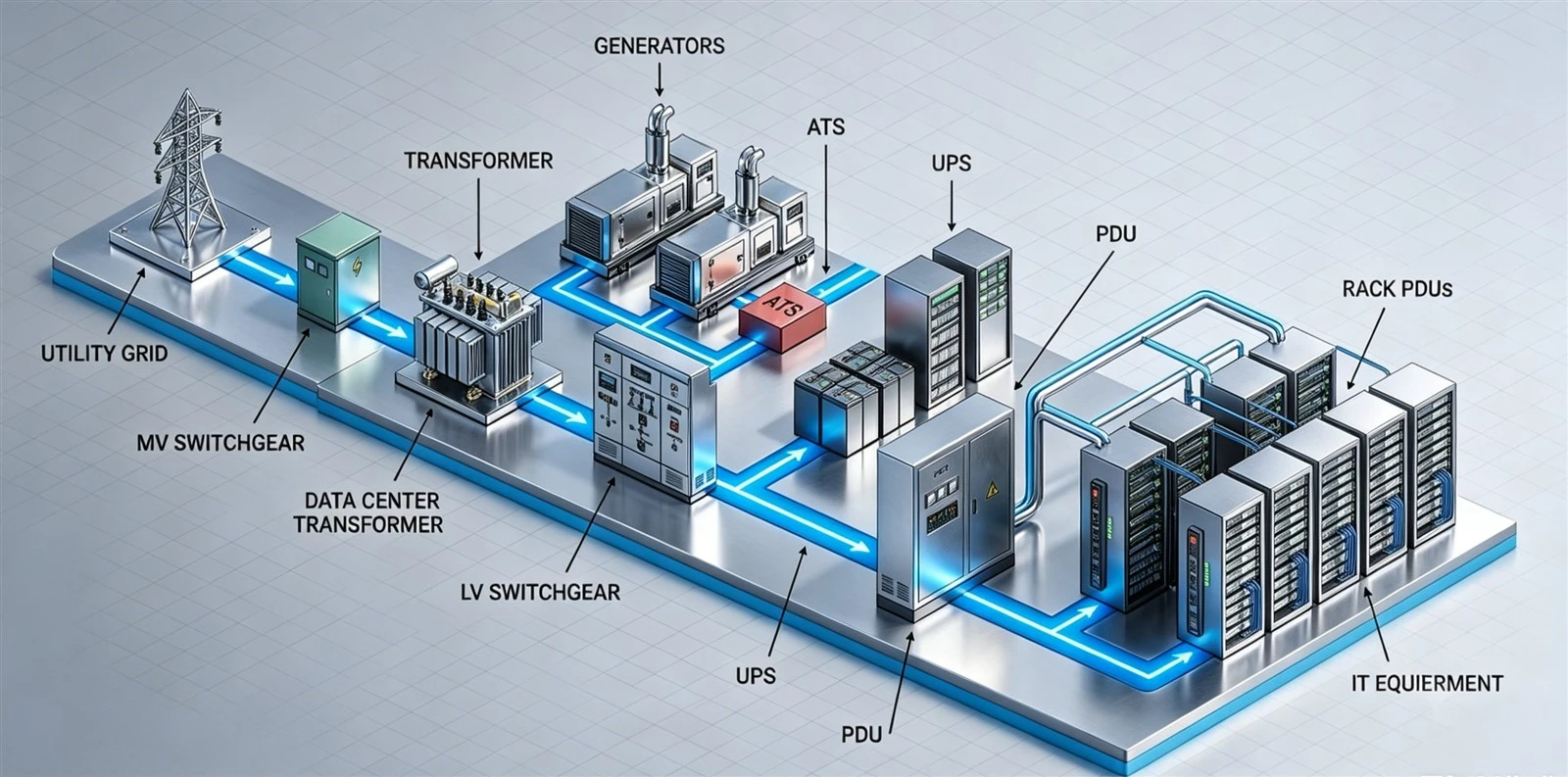

Струја се не појављује само магично на серверу-већ пролази кроз низ добро-организованих фаза пре него што тамо стигне. Ево основног пута:

Свака карика у том ланцу има специфичан посао и заједно одржавају ствари стабилним, ефикасним и-надајмо се-увек укљученим.

Дистрибуција електричне енергије и средњег напона

Све почиње тако што локална компанија уводи електричну енергију у објекат, обично на средњем напону-мислим 11 кВ, 13,8 кВ, 22 кВ или 33 кВ.

Та долазећа снага прво погађарасклопни уређај средњег напона, који ради неколико критичних ствари:

 Штити кола од кварова

 Изолује проблеме када нешто крене наопако

 Омогућава безбедне операције пребацивања

 Омогућава екипама за одржавање да раде без искључивања свега

Другим речима, вратар је тај који спречава ширење електричних проблема низводно.

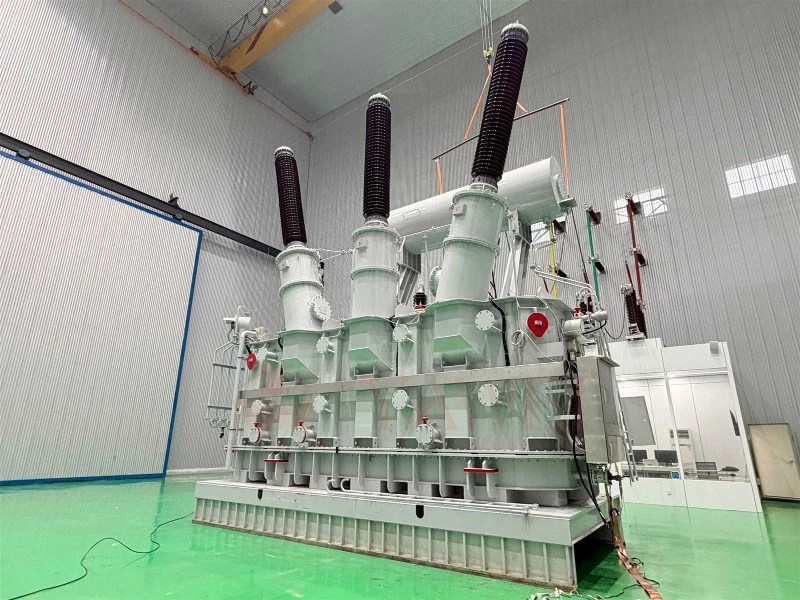

Трансформатор центра података: Више од саме конверзије напона

Сада долазимо до једног од правих тешкаша:трансформатор центра података.

Његов примарни задатак је да смањи тај средњи напон на нешто што сервери могу да користе-обично480 В, 415 В, 400 В или 380 В.

Али данашњесредњенапонски трансформаторрешења чине много више од само претварања напона. Они бољи долазе са:

 Високо{0}}ефикасна језгра која троше мање енергије као топлоту

 Напредни системи изолације за дужи век трајања

 Ниже радне температуре

 Тиши рад (комшије ће вам бити захвалне)

 Мање површине{0}}јер је простор скуп

 Уграђене{0}}могућности дигиталног надгледања

А пошто трансформатори раде 24/7/365, чак и мали пораст ефикасности може довести до озбиљне уштеде енергије током њиховог животног века.

Главна електродистрибуција

Када се напон смањи, струја прелази у објекателектродистрибуција дата центрамреже.

Кључни играчи овде укључују:

 Главне централе

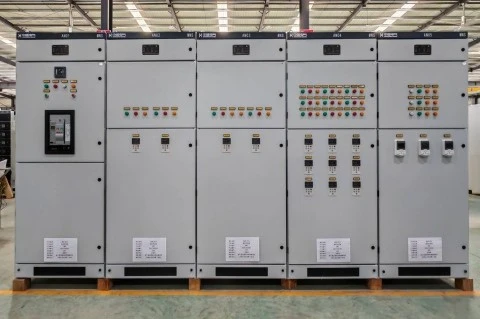

 Нисконапонска расклопна опрема

 Главни разводни панели

 Дистрибутивни хранилице

Ове компоненте деле струју у више независних кола која напајају различите делове дата центра. Модуларни дизајн такође олакшава будуће проширење-нема потребе да све преузимате ван мреже само да бисте додали капацитет.

УПС системи: Сигурносна мрежа

ТхеУПС систем за дата центарапликације су ваша прва линија одбранекада комунална снага иде у страну.

Ако мрежа поквари, УПС се тренутно укључује са напајањем из батерије док се резервни генератори окрећу. Тај беспрекоран прелаз спречава да се сервери сруше или поново покрену-што је, будимо искрени, на неки начин цела поента.

Модерне УПС јединице такође раде на:

 Тренутна резервна снага

 Регулација напона

 Стабилизација фреквенције

 Хармоницфилтрирање

 Опште кондиционирање снаге

Често раде велики објектиN+1, 2N, или чак2N+1редундантност како би се максимизирала доступност и елиминисале појединачне тачке квара.

Резервни генератори: када батерије нису довољне

Батерије трају само толико дуго, због чега су генератори основни деокритични системи напајања.

Када дође до прекида, ево шта се отприлике дешава:

 УПС преузима контролу одмах.

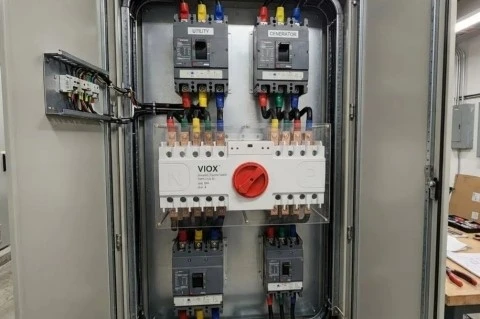

 ТхеАутоматски преносни прекидач (АТС)детектује губитак комуналне снаге.

 Резервни генератори се аутоматски активирају.

 АТС преноси оптерећење на снагу генератора.

 Једном када се електрична енергија врати и стабилизује, систем се безбедно враћа назад.

Овај слојевити приступ омогућава да ствари раде чак и током продужених кварова на мрежи-јер нико не жели да објасни Ц-акуту зашто је центар података замрачен.

Јединице за дистрибуцију енергије (ПДУ)

Након што струја напусти УПС, она се дистрибуираЈединице за дистрибуцију енергије (ПДУ).

A јединица за дистрибуцију енергије (ПДУ)напаја струју серверским собама, редовима ормара или одређеним зонама, док се брине да оптерећење остане избалансирано у фазама.

Модернаинтелигентни ПДУпонуде превазилазе само укључивање ствари. Типичне карактеристике укључују:

 По{0}}надгледање утичнице

 Пребацивање на даљину (супер згодно за решавање проблема)

 Видљивост балансирања оптерећења

 Мерење енергије

 Праћење животне средине (температура, влажност, итд.)

 Обавештења о алармима

Они дају оператерима податке који су им потребни за оптимизацију коришћења и смањење отпада-без нагађања.

Рацк ПДУ-ови: последња миља

На самом крају ланца, струја стиже до ормарићарацк ПДУуређаја.

A рацк ПДУдистрибуира електричну енергију директно на:

 Сервери

 Системи за складиштење

 Мрежни прекидачи

 Заштитни зидови

 ГПУ кластери

 АИ акцелератори

Напредни ПДУ-ови за сталак непрекидно прате:

 Волтаге

 Цуррент

 Активна снага

 Фактор снаге

 Потрошња енергије

 Температура

Имати-видљивост у реалном времену значи да можете да уочите преоптерећена кола пре него што постану стварни проблеми-јер нико не воли прекидаче који су се искључили у 2 ујутро

Центри података су параноични због застоја{0}}и то са добрим разлогом. Због тога је редунданција уграђена у скоро сваки слој електричне инфраструктуре.

Одабир правог нивоа зависи од вашег буџета, ваших пословних захтева и колико "деветки" радног времена заправо циљате.

Како центри података постају све већи и сложенији, ходање около са клипбордом и мултиметром једноставно више не утиче на то.

Оператери се све више ослањају на платформе за дигитално праћење које дају континуиран увид у електричну имовину у целом објекту.

Уобичајене могућности укључују:

 Праћење опреме{0}}у реалном времену

 Откривање грешака уз помоћ АИ{0}}

 Термално снимање

 Енергетска аналитика

 Дијагностика на даљину

 Аутоматска упозорења

 Анализа историјских трендова

Овај помак ка паметнијој инфраструктури не само да побољшава ефикасност-већ и смањује оне застрашујуће „изненадне“ неуспехе.

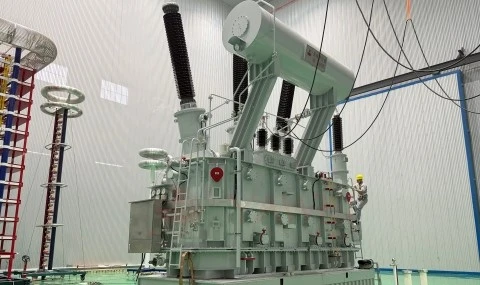

Трансформатори су међу најскупљим и најкритичнијим средствима у адата центар, због чегапраћење стања трансформатораје постао велики део планирања поузданости.

Савремени системи за праћење континуирано прате ствари као што су:

 Температура уља

 Температура намотаја

 Струја оптерећења

 Нивои влаге

 Делимична активност пражњења

 Стање изолације

Многи објекти такође радеанализа раствореног гаса (ДГА)да рано откријете унутрашње грешке које се развијају-пре него што се претворе у катастрофалне кварове.

У комбинацији сапаметно праћење трансформатора, ови увиди омогућавајупредиктивно одржавање трансформатора. Уместо да се држе ригидних сервисних календара, тимови могу да доносе одлуке{1}}на основу података о томе када да поправе или замене компоненте. То значи мање неочекиваних прекида и дужи век трајања опреме-прилично добар повраћај улагања, ако мене питате.

АИ у великој мери мења игру. Ови ГПУ кластери-велике густине?

Они захтевају:

 Много већи електрични капацитет

 Боља ефикасност хлађења

 Чвршће балансирање оптерећења

 Брже откривање квара

 Флексибилно проширење снаге

Тако модерноелектродистрибутивна инфраструктурамора да буде направљен имајући на уму скалабилност-спреман да се носи са повећањем густине рачунара без угрожавања поузданости.

Ако планирате нови објекат или надограђујете постојећи, ево неколико добрих пракси које треба имати на уму:

 Изаберите високо{0}}трансформаторе да бисте смањили губитке енергије.

 Примените интелигентне ПДУ-ове за детаљно праћење по{0}}раку.

 Имплементиратипраћење стања трансформаторана свим критичним јединицама.

 Перформанализа раствореног гаса (ДГА)током рутинских инспекција.

 Усвојитипредиктивно одржавање трансформаторауместо реактивних поправки.

 Дизајнирајте редундантне путеве напајања за све што је{0}}критично за мисију.

 Континуирано пратите потрошњу енергије да бисте пронашли и поправили отпад.

 Изградите скалабилну дистрибуцију енергије како касније не бисте заглавили.

Добро{0}}смишљено-архитектура напајања дата центраје темељ поузданог дигиталног пословања. Фром тхесредњенапонски трансформаторинисконапонски разводни уређајто тхеУПС систем за дата центар, јединица за дистрибуцију енергије (ПДУ), ирацк ПДУ-сваки део игра улогу у одржавању рада услуга.

А са вештачком интелигенцијом и рачунарством у облаку који сваке године повећавају захтеве за снагом, интелигентне технологије попутпраћење стања трансформатора, паметно праћење трансформатора, анализа раствореног гаса (ДГА), ипредиктивно одржавање трансформаторабрзо постају стандардни-а не опциони додаци.

Инвестирајте у ефикасну опрему, уградите разумну редундантност и прихватите напредно праћење-и на крају ћете добити отпорнуелектродистрибутивна инфраструктуракоји подржава-дугорочни раст, а истовремено држи време застоја и оперативне трошкове под контролом.
